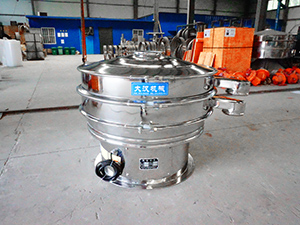

旋振筛

旋振筛

产品分类:三次元振动筛

产品优势:旋振筛适用于粉末、颗粒、液体物料,材质有碳钢、不锈钢、塑料三种,筛面层数有1-5层,大汉旋振筛直径400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm,可根据用户筛分物料,应用行业特殊订做.

全国统一销售热线:0373-268 2333

获取报价

产品介绍

产品介绍

大汉旋振筛可用于粉末、颗粒及浆液物料的除杂、筛分和过滤,具有筛分细度高、全封闭结构、可有效减少工作中粉尘飞扬等特点,适合根据不同物料和生产需求进行选型配置。

旋振筛介绍

旋振筛可以对粉末、颗粒及浆液物料进行除杂,筛分和过滤,筛分细度高,全封闭结构,可以有效减少工作中的粉尘飞扬,旋振筛型号包含:DH400、DH600、DH800、DH1000、DH1200、DH1500、DH1800、DH2000等,可根据用户要求采用直泄式、加缘式、闸门式设计,大汉旋振筛有碳钢、不锈钢、塑料三种材质,筛网层数1~5层可选。

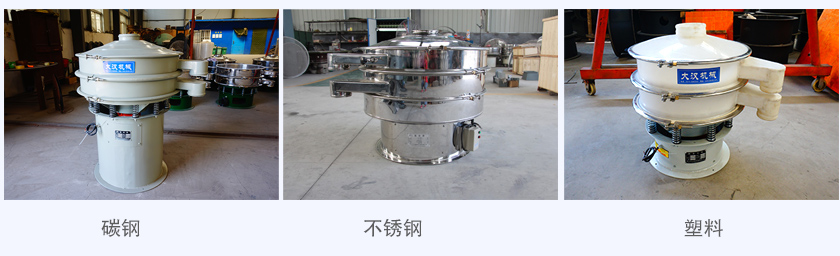

旋振筛材质

旋振筛层级

旋振筛定制

应用行业

大汉旋振筛可对粉末、颗粒及浆液物料进行除杂、筛分和过滤:针对粉末物料,可去除结块、粗颗粒及异物,提高物料纯净度;针对颗粒物料,可按粒径进行分级、筛选,满足不同粒度要求;针对浆液物料,可进行固液分离和过滤处理。设备筛分细度高,采用全封闭结构,可有效减少工作中的粉尘飞扬,适用于对筛分精度和生产环境清洁度有要求的工况。

旋振筛的适用范围广泛,具体适用行业如下:

旋振筛应用行业

食品行业:淀粉、奶粉、味精、豆浆、果汁、酱油、醋等。

化工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

医药行业:中药粉、药剂、中西药颗粒等。

冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。

产品特点

旋振筛细筛能力最高可达500目,过滤精度最小可至5微米;针对易堵网物料,可按其特性选配弹跳球、超声波等防堵清网装置;最多配置5层筛网,一次可分选出2至6种粒级规格;整机采用密闭式运行,既能抑制粉尘外扬,也可防止液体外溅。旋振筛具体性能如下:

1、筛分细至500目,过滤可达5微米;

旋振筛特点

2、可以根据筛分物料的性质采用弹跳球、超声波等清网装置,解决堵网问题;

3、1~5层筛网,可同时进行2~6种不同粒度规格物料的筛分;

4、全封闭结构,粉尘不易飞扬,液体不会飞溅。

工作原理

旋振筛主要由振动电机,筛网,清网装置,网架,减震弹簧,底座等部组成,不锈钢旋振筛启动后,由电机驱动重锤激振,筛体产生水平、垂直、倾斜的三次元运动,使物料在筛网上被抛起并由中央向外旋转扩散到出料口排出,物料在筛网上面的运动中,细小颗粒或液体透过筛网,通过选择安装相应的筛网和筛网层数使物料完成筛选分级或过滤,分选出的物料由各自的出料口分别自动排出。

旋振筛工作原理

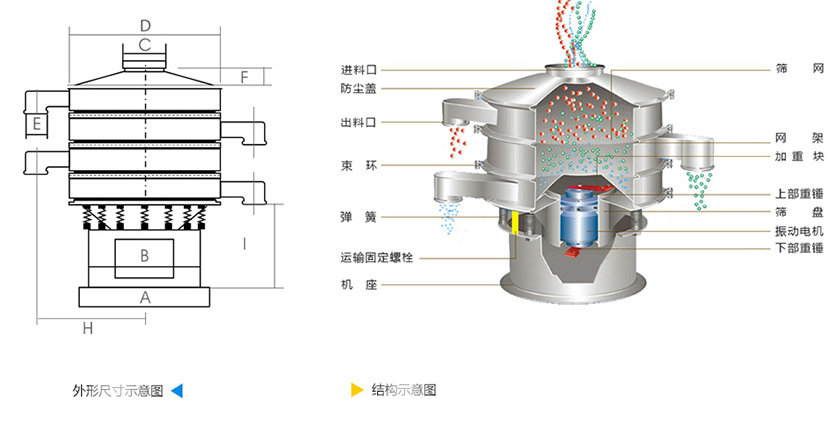

旋振筛结构

技术参数

旋振筛各型号设备均统一采用1500rpm振次,适配2-500目筛网,且均支持1-5层筛网配置,进料粒度要求控制在小于Φ10至Φ30之间。随着型号从DH-600增大至DH-2000,设备的直径(Φ600至Φ2000)、筛网面积(0.24至3.01㎡)、有效筛面直径及配套功率(0.25至3kW)均呈阶梯式递增,以适应不断扩大的产能需求。具体参数见下表:

型 号

DH-600

DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

旋振筛振动电机角度调整方法

调整旋振筛下重锤的相位角,能够改变物料在筛面的运动轨迹与滞留时间,从而适配不同物料所需的处理量与筛分效率。操

作时需松开底桶螺栓,向出料口反方向调节并投料试机,确认效果最佳后务必停机锁紧(因物料特性差异可能需多次微调)。

此外,可通过增减重锤侧面的附加配重块来调节激振力,结合筛机层数与物料比重,最终达到最佳筛分状态。旋振筛振动电机角度具体调整方法如下:

旋振筛角度调整图

1、改变上下重锤的相位角,可以改变筛网上物料的运动轨迹和停留时间,为使旋振筛适应各种物料所需的分离状态,如物料的分布、处理量、分离效率、过网率等各种变化,应将它调整到佳状态。

2、旋振筛上锤不可调整角度,打开底桶调整孔,松开下重锤固定螺栓,根据所筛分物料轨迹,向出料口反方向调整上下重锤的相位角,然后将少量物料放在筛网上面,使筛机运转,做筛面物料运动轨迹检查,如处理参数都达到佳效果时,停机上紧固定螺栓,调整就结束了(切记上紧固定螺栓)。

有时因物料的比重、湿度、对方倾斜角等参数的影响,调整相位角时不能一次调整成功,所以需要耐心再次调整,使旋振筛发挥应用的高效率。

3、附加重块的调整:在上下重锤的一侧有附加重块,它的作用是增加旋振筛的激振力,根据不同筛机的层数、物料比重来增减激振力,增减附加重块的多少可以使旋振筛达到佳筛分效果。

旋振筛生产厂家

旋振筛客户现场

本页面来源于振动筛厂家——新乡大汉机械有限公司。
