摇摆筛

摇摆筛

产品分类:三次元振动筛

产品优势:摇摆筛采用仿人工筛分原理,筛体做低频的椭圆摇摆运动,不存在高速振动,不会破坏物料形状,筛分精度能高,摇摆筛产量是普通振动筛的5-10倍,适合筛分吸湿性强、粘性大、易堵孔的物料。

全国统一销售热线:0373-268 2333

获取报价

产品介绍

产品介绍

摇摆筛是采用仿人工筛分原理,模拟了人工筛分运动的有效原理,使得摇摆筛特别适用于对细小颗粒和微细粉物料的分级处理,既可用于干式筛分,也可用于湿式筛分。筛分精度、效率、筛网寿命均是常规圆筛的5-10倍。对于一般振动筛难以处理的,要求筛分精度很高,目数较细,容易堵网或对筛网磨损厉害的硬质物料,可以选择摇摆筛设备。

摇摆筛产品介绍

摇摆筛材质

大汉摇摆筛型号有YBS-800、YBS-1000、YBS-1200、YBS-1600、YBS-1800、YBS-2000、YBS-2500,不同型号的摇摆筛的直径、筛面面积、处理能力、电机功率等也会有所不同, 所以其价格会有所变动。

工作原理

摇摆筛是由普通电机传动作基本的回转运动与人工筛分相类似,使物料在筛网上形成水平与抛掷三维翻滚运动,从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播,调整摆振体上面的经向角和切向角可改变物料在网面上的运动轨迹。

工作原理工作原理

内部结构

筛分方式

摇摆筛可采用回旋式、回旋式逆向、双倍处理及组合式等筛分方式:回旋式利用两层同孔径筛网对物料进行二次筛分,以提高筛分精度;逆向式按由细到粗的顺序筛分,并借助粗物料清洁网孔;双倍处理式将物料均匀分配至两个层面,使单机处理能力接近提升一倍;组合式则将普通筛分与回旋式筛分结合,提高单台设备利用率。

1、回旋式筛分:两层同样孔径的筛网,让筛过一次的物料再次筛分,以达到更高的筛分精度。

2、回旋式逆向筛分:物料筛分由细→中细→中→粗的方式筛分,粗物料起到一定的清洁网孔的作用。

3、双倍处理筛分:进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力提高近一倍,一台筛机当两台用。

4、组合式筛分:普通筛分+回旋式筛分,提高单台筛机的使用率。

摇摆筛筛分方式

摇摆筛结构图

摇摆筛多采用立式多层结构,主要由底座、减振弹簧、筛箱、筛格与筛网、清网装置、进料口及密封盖等组成;传动机构带动筛箱作低速回旋摆动,整机为全封闭形式,筛网层数和孔径可按需配置,筛网装拆与清网维护较方便,并借助减振部件降低运行振动和噪声。

摇摆筛工作原理结构图

摇摆筛特写

产品特点

摇摆筛在结构设计上注重提高单位面积处理能力,并可实现多级筛分;通过配置硅橡胶球、超声波等清网方式,有助于缓解筛孔堵塞;整机采用密闭除尘结构,有利于改善操作环境;运行加速度相对较低,有助于减少筛分零件磨损和维护频次;同时通过配重平衡优化,可降低地基动态负荷。

具体处理能力、分离级数和筛分效率等指标会随物料特性、筛网配置及工况条件而变化,应以实际选型参数和运行测试结果为准。

摇摆筛产品特点

1、高达5倍的单位面积产出。

2、精确到6级分离,筛分效率高达90%-99%。

3、使用硅橡胶球、超声波等清网装置系统,筛孔不会堵塞。

4、密闭除尘,操作安全。

5、加速度比振动筛低4-5倍,筛分零件寿命提高而维护减少。

6、优化重理均衡,地基动态负荷低。

物料处理

技术参数

摇摆筛涵盖YBS800至YBS2500共6种型号,设备直径为800至2500mm,对应筛面面积从0.29m²递增至4.61m²;所有型号的入料粒度均要求≤25mm,筛分粒度范围在0.073至3mm之间,振幅统一为5-8mm。

随着设备规格的增大,其处理能力从6-10t/h逐步提升至40-60t/h,配套电机功率也由0.75kW增加至5.5kW,整体参数呈梯度分布,可满足不同处理量需求。

具体参数如下表所示:

型 号 直径
(mm)
筛面面积
(m²)
入料粒度
(mm)
筛分粒度
(mm)
处理能力
(t/h)
振幅
((mm)
电机功率
(kW)
YBS800 800 0.29 ≤25 0.073-3 6-10 5-8 0.75
YBS1000 1000 0.71 8-15 1.5
YBS1200 1200 1.11 15-30 2.2
YBS1600 1600 1.83 25-40 3
YBS2000 2000 2.62 30-50 4
YBS2500 2500 4.61 40-60 5.5


清网装置

摇摆筛可以通过使用硅橡胶球弹跳撞击、超声波高频振动(以及可能包含的毛刷、气流等)清网装置,利用物理手段促使卡在筛孔中的物料脱离,从而保持筛网通畅、防止堵塞,保障设备的连续筛分效率和稳定运行,且能适应不同特性物料的筛分需求。

弹跳球:符合食品的橡胶、硅胶球在筛网下的冲孔板上跳动,弹击金属网,减少网孔堵塞。此系统简单易用、维护方便,适用于大多数颗粒物料。

弹跳球

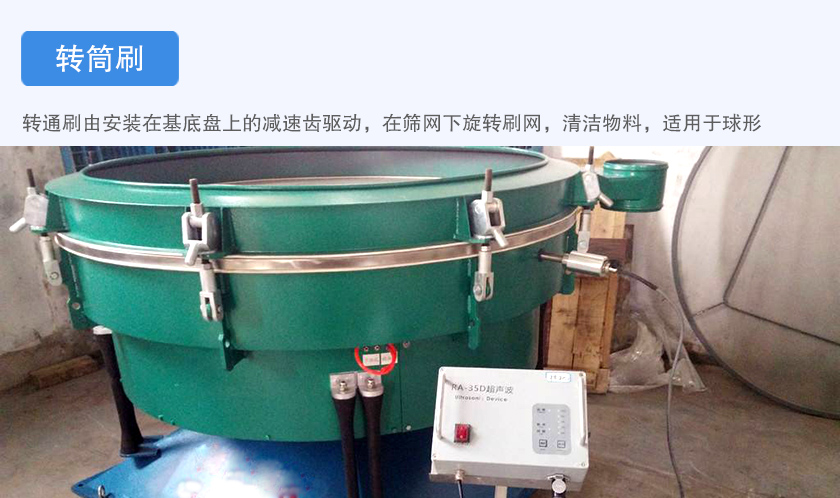

转筒刷:转通刷由安装在基底盘上的减速齿驱动,在筛网下旋转刷网,清洁物料,适用于球形、结晶及脆性物料的筛分。

转筒刷

超声波:高频率超声波被传输到筛网上,既清洁了筛网,又显著提高了生产能力。适用于大多精细的、大产量的、难筛分的物料。

超声波

应用行业

摇摆筛的适用物料范围广泛,该设备可处理饲料中的颗粒与粉料、化学领域的各类化工原料、食品与香料中的调味粉及添加剂、塑料颗粒与树脂粉、矿业中的矿石与矿粉、医药行业的药粉与颗粒、木业及胶合板生产中的木粉与木屑、冶金领域的金属粉末、橡胶粉料、化肥颗粒、糖业中的糖粉、盐业中的盐粒以及再生行业中的回收物料等。

凭借对多种粉状、颗粒状及碎屑物料的广泛适应性,该设备适用于多行业,如:饲料、化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、化肥、糖业、盐业、再生行业。

摇摆筛应用行业

摇摆筛客户现场
